테프론은 불소수지의 다른 이름입니다. PTFE 소재 (Polytetrafluoroethylene, 또는 Teflon®-테프론)는 대단히 높은 열안정성과 내화학성, 그리고 높은 융점(-200 ~ +260°C, 단기사용 : 300°C)을 가지는 결정성 소재입니다.
▶ Garlock Products
|
Style No.
|
Feature
|
Specifications
|
 |
강산, 용제, 물, Hydrocarbons,
Steam, 염소, 극저온등에 적용하기위한
실리카 필러 개스킷이 있는 PTFE.
|
PTFE with silica
Color: Fawn
Available in Full face or ring
Available for 150 lb or 300 lb
Available in 1/16 inch or ⅛ inch
Meets ABS, FDA and USDA specifications
Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 1200 PSI / 83 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C Maximum PxT 1/8: 250,000 °F x PSIG /
8,600 bar x °C |
 |
산, 용제, 탄화수소, 물, 냉매, 극저온, 과산화수소등에 사용하기위한 aluminosilicate
microspheres가 있는 PTFE 개스킷. |
Available in sheet or cut gasket form
Color: Blue
PTFE with aluminosilicate microspheres
Meets ABS, FDA and USP specifications
Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 800 PSI / 55 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C Maximum PxT 1/8: 250,000 °F x PSIG /
8,600 bar x °C |
|
바륨 설페이트 필러가 있는 PTFE 개스킷은 극도로 단단한 밀봉이 중요한 강한 부식제 및 중간 산에 사용됩니다
|
Available in sheet or cut gasket form
Color: Off-white
PTFE with barium sulfate
Meets ABS and FDA specifications
Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 1200 PSI / 83 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C Maximum PxT 1/8: 250,000 °F x PSIG /
8,600 bar x °C |
 |
NSF 61은 산소 공급 및 식수,탄화수소,용제, 산과 일부 부식제, 냉매,극저온,과산화수소에 사용하도록 승인되었습니다.
|
Available in sheet or cut gasket form
Color: Blue
PTFE with Aluminosilicate Microspheres
Meets NSF 61, FDA, and USP Class VI
specifications Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 800 PSI / 55 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C Maximum PxT 1/8: 250,000 °F x PSIG /
8,600 bar x °C |
|
Monomer service ,극저온, 고농도의 불화 수소산 및 휘발성 유해 대기 오염 물질을 견딜 수 있음
|
Available in sheet or cut gasket form
Color: Black
PTFE with graphite
Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 1200 PSI / 55 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C Maximum PxT 1/8: 250,000 °F x PSIG /
8,600 bar x °C |
|
 |
GYLON ® Style 3522 개스킷은 충전 제나 첨가제가없는 100 % 순수 PTFE로 만들어져 가장 까다로운 고순도에 이상적인 소재입니다. 제약 및 바이오 제약 반도체 / 탈 이온수 / 고순도 요건, 식음료 및 유제품 – 3A 충족
식수 – NSF 61 승인
강산 및 강가 성 – 100 % PTFE, 냉매,극저온
|
100% pure PTFE
Color: Translucent
Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 800 PSI / 55 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C Maximum PxT 1/8: 250,000 °F x PSIG /
8,600 bar x °C Available in cut gasket form only
|
 |
글래스 라이닝 장비용
많은 비금속 플랜지에 적합
강한부식성,강산,탄화수소, 염소, 극저온,
유리 안감 장비 |
Available in sheet or cut gasket form
Color: White
Microcellular PTFE
Meets FDA specifications
Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 1200 PSI / 55 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C Maximum PxT 1/8: 250,000 °F x PSIG /
8,600 bar x °C |
 |
낮은 압축 응력을 생성하는 플랜지에 적합
강산, 탄화수소, 염소, 극저온, 유리 안감 장비
낮은 볼트 부하 적용
|
Available in sheet or cut gasket form
White
Microcellular PTFE
Conforms to FDA regulations and ABS
specification Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 1200 PSI / 55 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C Maximum PxT 1/8: 250,000 °F x PSIG /
8,600 bar x °C |
|
용제, 탄화수소, 물, 증기, 염소, 극저온유리 안감 및 물결 모양의 플랜지를 단단히 밀봉합니다. 고성능 aluminosilicate microsphere 충전 PTFE
|
Available in sheet or cut gasket form
White exterior and blue interior
PTFE with Aluminosilicate microspheres
Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 1200 PSI / 55 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C |
|
 |
용제, 탄화수소, 물, 증기, 염소, 극저온최대 2,500 PSI의 고압 애플리케이션을위한 개스킷
|
Available in cut gasket form
Color: Fawn
PTFE with silica and a perforated 316L
stainless steel insert Max. Temperature: 500°F / 260°C
Max. Pressure: 2,500 PSI / 172 bar
Maximum PxT 1/16: 700,000 °F x PSIG /
25,000 bar x °C Maximum PxT 1/8: 450,000 °F x PSIG /
15,00 bar x °C |
|
부식제, 염소, 가스, 물, 증기, 탄화수소,
극저온 불화 알루미늄 최대 2,500 PSI의 향상된 내압을위한 천공 316L 스테인리스 강 인서트. 황산 바륨 가스켓이있는 PTFE |
Available in sheet or cut gasket form
Off-white
PTFE with barium sulfate and perforated
316L stainless steel insert Max. Temperature: 500°F / 260°C
Max. Pressure: 2,500 PSI / 172 bar
Maximum PxT 1/16: 700,000 °F x PSIG /
25,000 bar x °C Maximum PxT 1/8: 450,000 °F x PSIG /
15,000 bar x °C |
|
|
초대형 플랜 지용 열 접착 GYLON ® 개스킷
|
Available in cut gasket form only
|
|
 |
광범위한 화학 물질을 견딜 수 있으며 FDA 규정을 충족합니다.
|
Color: White
PTFE Available in widths from ⅛” to 1”
Meets FDA specifications
Min. Temperature: -450°F / -268°C
Max. Temperature: 500°F / 260°C
Max. Pressure: 1200 PSI / 55 bar
Maximum PxT 1/16: 350,000 °F x PSIG /
12,000 bar x °C |
▶ Sigma Products
|
PRODUCT No.
|
Feature
|
Specifications
|
 Sigma® 511 Sheet
Material(PTFE) |
Sigma® 511은 실리카 필러가 포함 된 PTFE를 포함하는 고성능 2축 방향 시트 밀봉재 입니다.
일반 화학 물질에 대한 강산 (불화 수소 제외)
모든 농도의 황산에 사용 가능
용융 알칼리 금속, 불소 가스 또는 불화 수소에는 적합하지 않습니다.
|
Flange Face : Flat, Raised
Max. Tem : 260℃ / 500℉
Media : Hazardous
Min Tem. : -200℃ / -328℉
Pressure : 51bars/739.69psi
Pressure Class : 150 & 300
Pressure Rating PN : PN40
|
 Sigma® 533 Sheet
Material(PTFE) |
Sigma® 533은 황산 바륨 (바리 테이트) 필러가 포함 된 PTFE 를 포함하는 고성능 2 축 방향 시트 밀봉재 입니다.
|
Flange Face : Flat, Raised
Max. Tem : 260℃ / 500℉
Media : Hazardous
Min Tem. : -200℃ /- 328℉
Pressure : 51bars/739.69psi
Pressure Class : 150 & 300
Pressure Rating PN : PN40
|
 Sigma® 800
Expanded Sheet
ePTFE |
Sigma® 800 Sheet는 고품질 확장 PTFE 시트 밀봉재 (ePTFE)입니다.
|
Flange Face : Flat, Raised
Max. Tem : 260℃ / 500℉
Media : Hazardous
Min Tem. : -200℃ / -328℉
Pressure : 51bars/739.69psi
Pressure Class : 150 & 300
Pressure Rating PN : PN40
|
 Sigma® 500 Sheet
Material (PTFE) |
Sigma® 500은 PTFE와 속이 빈 유리 마이크로 스피어를 포함하는 고성능 2 축 방향 시트 밀봉 재료입니다.
중간 농도의 산 및 부식제, 염소 및 과산화수소, 모든 농도의 황산에 사용 가능
|
Flange Face : Flat, Raised
Max. Tem : 260℃ / 500℉
Media : Hazardous
Min Tem. : -200℃ / -328℉
Pressure : 51bars/739.69psi
Pressure Class : 150 & 300
Pressure Rating PN : PN40
|
 Sigma® 588 Sheet
Material (PTFE) |
Sigma® 588은 향상된 핸들링과 낮은 응력 밀봉 특성을 가진 고성능 이축 배향 PTFE 시트 밀봉 재료입니다.
|
Flange Face : Flat, Raised
Max. Tem : 260℃ / 500℉
Media : Hazardous
Min Tem. : -200℃ / -328℉
Pressure : 51bars/739.69psi
Pressure Class : 150 & 300 Pressure Rating PN : PN40
|
|
 Sigma® 600 Sheet
Material (PTFE) |
Sigma® 600은 강화 된 저 응력 밀봉 특성을 가진 고성능 2 축 배향
PTFE 시트 밀봉 재료입니다. 석유 화학 및 화학 용으로 특별히 개발되었습니다. 볼트 부하가 낮거나 높을 때 FDA를 준수합니다. 낮은 크리프 및 저온 흐름으로 오염되지 않습니다.
금속 및 비금속 플랜지 적용을위한 단일 개스킷 교체.
|
Flange Face : Flat, Raised
Max. Tem : 260℃ / 500℉
Media : Hazardous
Min Tem. : -200℃ / -328℉
Pressure : 51bars/739.69psi
Pressure Class : 150 & 300
Pressure Rating PN : PN40
|
▶ Klinger Products : 최고의 내 화학성을 보장하며 대부분의 개스킷 응용 분야에 적합하도록 설계되었습니다. KLINGER top-chem 제품군은 낮은 표면 압력에서도 견고 함, 강산 또는 강알칼리 용액에 대한 높은 내성, 중저 온에서의 우수한 특성이 포함됩니다.
|
PRODUCT No.
|
Feature
|
CERTIFICATES & APPROVALS
|
|
KLINGER® TOP-
CHEM 2000 |
KLINGER ® top-chem 2000은 고온에서 기계적 요구 사항이 높은 응용 분야에서 탁월한 성능을 제공하는 범용 중부하용 개스킷입니다. 내화성 인증을받은 유일한 PTFE 개스킷입니다.SiC (실리콘 카바이드)로 채워진 PTFE 개스킷.
|
DIN-DVGW
DIN-DVGW W 270
OXYGEN tested
KTW-Guideline
DNV GL
WRAS approval
TA-Luft (Clean air)
Fire-Safe acc. to DIN EN ISO 10497
FDA compliant (PTFE)
Regulation (EU) No. 1935/2004 (incl.10 / 2011)
|
|
KLINGER® TOP-
CHEM 2003 |
KLINGER ® top-chem 2003은 낮은 표면 하중에서도 높은 적응성과 견고성을 제공합니다.
속이 빈 유리 미소 구로 채워진 PTFE 개스킷
강산성 및 알칼리성 응용 분야에서 우수한 내 화학성과 중간 온도 및 부하에서 매우 우수한 특성.
|
BAM tested
DIN-DVGW
DIN-DVGW W 270
KTW-Guideline
DNV GL
TA-Luft (Clean air)
FDA conformity (components of KLINGER®topchem 2003 comply with the FDA requirements)
Regulation (EU) No. 1935/2004 (incl. 10 /2011)
|
|
KLINGER® TOP-
CHEM 2005 |
KLINGER ® top-chem 2005는 강산성 응용 분야에서 뛰어난 성능과 높은 내 화학성을 제공합니다.
무기 필러로 채워진 PTFE.
화학 산업의 광범위한 응용 분야에 적합합니다. 채워진 PTFE 개스킷 사용시 경제적 인 대안.
|
BAM-tested
DIN-DVGW
WRAS approval
KTW-Guideline
DNV GL
TA-Luft (Clean air)
FDA conformity (components of KLINGER®topchem 2005 comply with the FDA requirements)
Regulation (EU) No. 1935/2004
(incl. 10 /2011) |
|
KLINGER® TOP-
CHEM 2006 |
강 알칼리성 응용 분야에서 우수한 저항성과 중저 온 및 부하에서 우수한 기계적 특성을 제공합니다.
황산 바륨으로 채워진 PTFE.
화학 산업의 광범위한 응용 분야에 적합 합니다. 이 개스킷 재료에는 안료가 없습니다.
|
BAM-tested
DIN-DVGW
DNV GL
TA-Luft (Clean air)
FDA conformity(components of KLINGER®topchem 2006 comply with the FDA
requirements) |
|
KLINGER® TOP-
CHEM 2000SOFT |
최고의 하중 지지력과 우수한 압축성을 결합합니다. 범용 헤비 듀티 개스킷을 생성하는 고유 한 매트릭스로 구성됩니다.
실리콘 카바이드로 채워진 다공성 PTFE.
강산성 및 알칼리성 응용 분야에서 우수한 내 화학성. 고온에서 기계적 요구 사항이 높은 응용 분야에서 탁월한 성능을 보여줍니다. 높은 순응성을 가지며 낮은 표면 하중에서도 단단히 밀봉을 유지하는 데 이상적입니다.
|
TA-Luft (Clean air)
FDA compliant (PTFE)
Regulation (EU) No. 1935/2004
(incl. 10 /2011) |
|
KLINGER® SOFT-
CHEM |
밀봉 기술을 새로운 차원으로 끌어 올렸으며 최대
260 ° C의 작동 조건을위한 최상의 선택입니다. 다방향 확장 PTFE.
우수한 내식성과 우수한 밀봉 성은 플랜트의 광범위한 응용 분야를위한 고급 개스킷 재료를 만듭니다.
|
Conforms to the regulation (EU) No.
1935/2004 (incl. 10/2011) FDA conformity (components of von
KLINGER®soft-chem comply with the FDA requirements) |
▶ Gore Products
|
PRODUCT No.
|
Feature
|
Technical Specifications
|
 |
GORE 범용 파이프 개스킷 (스타일 800)은 가장 까다로운 열 순환 및 열 순환을 포함하여 강산, 알칼리 및 용매 공정 매체의 전체 스펙트럼에서 강철, 유리 라이닝 강철 및 섬유 강화 플라스틱 (FRP) 플랜지를위한 안정적인 씰링을 제공합니다. 고온 적용. 이 개스킷은 잘못된 개스킷 재료 사용으로 인한 공정 안전 및 생산 중단 위험을 줄일 수 있습니다. 순응성이 뛰어난 100 % ePTFE는 불규칙한 표면을 안정적으로 밀봉합니다.
|
①Material : 100% expanded PTFE
(polytetrafluoroethylene) ②Chemical Resistance : 용융 알칼리 금속 및 불소 원소를 제외한 모든 매체 pH 0-14에 대한 내 화학성
③Operating Range : 적용 가능한 최대 압력 및 온도는 장비 및 설비에 따라 다릅니다.
④일반적인 사용 : -60 ° C ~ 230 ° C (-76 ° F ~ 445 ° F); 산업용 완전 진공 ~ 40 bar (580 psi)
⑤최대 사용 : -269 ° C ~ 315 ° C (-452 ° F ~ 600 ° F); 완전 진공 ~ 210bar (3000Ppsi)
⑥Shelf Life : ePTFE는 노화되지 않으며 무기한 보관이 가능합니다.
|
 |
화학 프로세서가 까다로운 조건에서 사용됩니다. 그러나 이러한 시스템의 고유 한 요구 사항 (고온, 교번 시스템 압력, 제한된 개스킷 부하 및 밀봉 표면의 편차)은 견고하고 지속적인 밀봉을 유지하는 것을 어렵게 만들 수 있습니다.
GORE 개스킷 테이프 1000 시리즈는 대형 유리 라이닝 강철 플랜지를 안정적으로 밀봉하는 모든 문제를 해결합니다. 100 % ePTFE로 제작 된 고 순응성 테이프는 화학적으로 불활성이며 크리프, 콜드 플로우 및 클램프 힘 손실에 대한 내성이 뛰어납니다. 독점적 인 배리어 코어는 낮은 부하에서도 매우 단단한 밀봉을 유지합니다.
|
①Material : 100% expanded PTFE
(polytetrafluoroethylene) ②Chemical Resistance : 용융 알칼리 금속 및 불소 원소를 제외한 모든 매체 pH 0-14에 대한 내 화학성
③Operating Range : 적용 가능한 최대 압력 및 온도는 장비 및 설비에 따라 다릅니다.
④일반적인 사용 : 일반적인 사용 : -60 ° C ~ 230 ° C (-76 ° F ~ 445 ° F); 산업용 완전 진공 ~ 10 bar
(145 psi). ⑤최대 사용 :-269 ° C ~ 315 ° C (-452 ° F ~ 600 ° F); 최대 DN 2000 / ASME 80 "플랜지의 경우 완전 진공에서 16 bar (230 psi)까지.
⑥Shelf Life : ePTFE는 노화되지 않으며 무기 보관이 가능합니다. 최적의 접착 기능을 보장하기 위해 정상적인 조건 에서 보관할 때구매 일로부터 2 년 이내에 사용하는 것이 좋습니다.
|
 |
GORE GR 시트 개스킷은 강철 배관 및 장비에서 기존 (충전 및 스키브) PTFE 및 기타 ePTFE 개스킷을 능가하도록 설계되었습니다.
GORE GR 시트 개스킷은 일반적으로 해당 재료와 관련된 크리프 및 저온 흐름없이 기존 PTFE 시트 개스킷의 내 화학성을 가지고 있습니다. GORE GR 시트 개스킷은 다른 ePTFE 개스킷보다 더 강하고 치수 안정성이 높습니다. 거칠거나 불규칙한 씰링 표면에 매우 적합하며, 견고하고 오래 지속되는 씰을 생성하는 매우 견고한 개스킷으로 압축됩니다.
GORE GR 시트 개스킷은 표준 및 맞춤형 개스킷 모양과 크기 모두를위한 다용도 단일 솔루션 소재입니다.
|
①Material : 100% expanded PTFE
(polytetrafluoroethylene) ②Chemical Resistance : 용융 알칼리 금속 및 불소 원소를 제외한 모든 매체 pH 0-14에 대한 내 화학성
③Operating Range : 적용 가능한 최대 압력 및 온도는 장비 및 설비에 따라 다릅니다.
④일반적인 사용 : -60 ° C ~ 230 ° C (-76 ° F ~ 445 ° F); 산업용 완전 진공 ~ 40 bar (580 psi)
⑤최대 사용 : -269 ° C ~ 315 ° C
(-452 ° F ~ 600 ° F); 완전 진공 ~ 210bar (3000psi) ⑥Shelf Life : ePTFE는 노화되지 않으며 무기한 보관이 가능합니다.
|
 |
직경이 크고 직사각형 또는 불규칙한 모양, 표면이 거칠거나 뾰족한 강철 플랜지를 위해 오랜 시간 테스트된 씰링 솔루션입니다.이 부드럽고 호환 가능한 코드는 얇지만 튼튼한 씰을 형성합니다. 또한 가용 볼트 부하가 낮은 응용 프로그램을 씰링할 수 있습니다.
|
①Material : 100 % 확장 PTFE (폴리 테트라 플루오로 에틸렌), 단방향 강도이제품은 설치를 돕기 위해 접착 백커와 함께 제공됩니다.
②Chemical Resistance : 용융 알칼리 금속 및 불소 원소를 제외한 모든 매체 pH 0-14에 대한 내 화학성
③Operating Range : -269 ° C ~ + 315 ° C (-452 ° F ~ + 600 ° F)
④일반적인 사용 : -60 ° C ~ 150 ° C (-76 ° F ~ 300 ° F); 산업용 완전 진공 ~ 10 bar(145psi)
⑤Shelf Life : ePTFE는 노화되지 않으며 무기한 보관이 가능합니다. 최적의 접착 기능을 보장하기 위해 정상적인 조건 에서 보관할 때 구매 일로부터 2 년 이내에 사용하는 것이 좋습니다 .
|
 |
GORE 개스킷 테이프 시리즈 500은 특히 크고 불규칙한 모양의 강철 플랜지에서 탁월한 밀봉 신뢰성을 제공하는 독점적 인 Gore 제조 기술을 사용하여 100 % 확장 폴리 테트라 플루오로 에틸렌 (ePTFE)으로 만들어집니다.
내부 구조로 인해 GORE Gasket Tape Series 500은 저온 흐름 및 크리프 저항에 탁월합니다. 테스트 결과 GORE 개스킷 테이프 시리즈 500이 다른 브랜드의 ePTFE 테이프보다 크리프 저항에 거의 두 배 더 효과적이라는 것이 입증되었습니다.
|
①Material : 100% expanded PTFE
(polytetrafluoroethylene) 이 제품은 제품 설치를 돕기 위해서만 접착 백커와 함께 제공됩니다.
②Chemical Resistance : 용융 알칼리 금속 및 불소 원소를 제외한 모든 매체 pH 0-14에 대한 내 화학성
③Operating Range : 적용 가능한 최대 압력 및 온도는 장비 및 설비에 따라 다릅니다.
④일반적인 사용 : -60 ° C ~ 230 ° C (-76 ° F ~ 445 ° F); 산업용 완전 진공 ~ 40 bar (580psi)
⑤최대 사용 : -269 ° C ~ 315 ° C (-452 ° F ~ 600 ° F); 완전 진공 ~ 70 bar (1000 psi)
⑥Shelf Life : ePTFE는 노화되지 않으며 무기한 보관이 가능합니다. 최적의 접착 기능을 보장하기 위해 정상적인 조건 에서 보관할 때 구매 일로부터 2 년 이내에 사용하는 것이 좋습니다.
|
▶ Chesterton Products
|
Style No.
|
Feature
|
Technical Data
|
Chesterton ECS-W -
Environmental Containment PTFE Sheet Gasket
|
다양한 유체, 강한 부식제, 산, 염소, 가스, 물, 증기, 탄화수소, 수소 및 불화 알루미늄에서 일반 서비스에 적합한 PTFE 시트 개스킷.
|
Temperature Limit : –210°C (–346°F) to 260°C (500°F)
Pressure Limit : ECS-W and ECS-T: 83 bar g
(1200 psig), ECS-B: 55 bar g (800 psig) Chemical Resistance : pH 0 to 14 inert to all
common chemicals except molten alkali metals, fluorine and certain fluorine bearing compounds. Sealability (ASTM F-37a) @ .7 bar g :
ECS-W: 0,04 ml/h , ECS-T: 0,20 ml/h, ECS-B:
0,12 ml/h Compressibility (ASTM F-36a) @ 5000psig
: ECS-W: 5 to 15% , ECS-T: 7 to 12%
ECS-B: 30 to 50%
Sealability (DIN 3535) : < 0,015 cm3/min
Creep Relaxation (ASTM F-38B) : ECS-W: 25%
maximum, ECS-T: 18% maximum, ECS-B: 40% maximum Recovery (ASTM F-36a) @ 5000 psig : ECS-W and ECS-T: 40% minimum ECS-B: 25% minimum
Tensile Strength (ASTM F-152) : 2000 psig;
(14 MPa) P x T Factor : 12,000 (° C x bar g)
350,000 for 1/16"; (° F x psig)
8,500 (° C x bar g), 250,000 for 1/8"; (° F x psig)
|
|
 Chesterton ECS-T - Environmental Containment PTFE
Sheet Gasket |
ECS-T는 고압 및 온도 서비스, 특히 강산의 화학 및 탄화수소 공장에 적합한 황갈색 PTFE 시트 개스킷 재료.
|
|
|
 Chesterton ECS-B - Environmental Containment Sheet Gasket
|
ECS-B는 파란색 FDA입니다 -화학적으로 공격적인 서비스에 적합한 승인 된 구조화 된 PTFE 시트 개스킷. 그것은 물, 증기 탄화수소, 과산화수소, 용제, 냉매, 극저온 제품, 화선, 그리고 강산과 서비스를 사용하는 것이 좋습니다.
|
Temperature Limit : –210°C (–346°F) to 260°C (500°F)
Pressure Limit : ECS-W and ECS-T: 83 bar g
(1200 psig), ECS-B: 55 bar g (800 psig) Chemical Resistance : ECS-W: 0,04 ml/h,
ECS-T: 0,20 ml/h, ECS-B: 0,12 ml/h
Compressibility (ASTM F-36a) @ 5000psig
: ECS-W: 5 to 15% , ECS-T: 7 to 12%
ECS-B: 30 to 50%
Sealability (DIN 3535) : < 0,015 cm3/min
Creep Relaxation (ASTM F-38B) : ECS-W: 25% maximum, ECS-T: 18% maximum, ECS-B: 40% maximum
Recovery (ASTM F-36a) @ 5000 psig : ECS-W and ECS-T: 40% minimum ECS-B: 25% minimum
Tensile Strength (ASTM F-152) : 2000 psig;
(14 MPa) P x T Factor : 12,000 (° C x bar g)
350,000 for 1/16"; (° F x psig)
8,500 (° C x bar g), 250,000 for 1/8"; (° F x psig)
|
 Chesterton 184
Micro-Fibrillated PTFE
Sheet Gasket
|
Chesterton 184는 뛰어난 안정성을 위해 내부 구조가 미세 섬유화 된 100 % 버진 PTFE. 마이크로 피 브릴 구조는 일반 PTFE를 치수가 강한 내 크리프 성 개스킷 재료로 만듭니다. 184는 최소 재 토크 요구 사항으로 오래 지속되는 높은 신뢰성의 씰을 제공합니다. 184는 부드럽고 유연하여 마모되거나 고르지 않은 서비스에 적합하며 단단히 밀봉됩니다.
|
Temperature Limit :–267°C (–450°F) to 315°C (600°F) fluorine
Pressure Limit :Full vacuum to 210 bar g
(3000 psig) Chemical Resistance :pH 0 to 14 inert to all
common chemicals except molten alkali metals and elemental Applications : For large areas and cut gasketing
Color : White
|
▶ Teadit Products
|
Style No.
|
Feature
|
Technical Data
|
 |
100 % 순수하고 다 방향 확장 PTFE 개스킷 시트입니다. 모든 용도에 범용적으로 사용가능하며 모든 유형의 플랜지, 매개체, 넓은 온도 범위에 적용가능하며, 깨끗하고 독성이 없다. 기계적 강도가 탁월하여 고온에서 크리프를 최소화 합니다. 우수한 가단성을 가집니다. 치수가 안정적으로 압축해도 넓어지지 않으므로 좁은 플랜지면을 안전하게 밀봉 할 수 있습니다. 사용한 개스킷은 잔류 물없이 쉽게 제거 할 수 있습니다.
|
Temperture ºC : Minimum: -268 ,
Maximum: +260
Pressure bar : From vaccuum to 200
pH : Minimum: 0 , Maximum: 14
Sheet Size (mm) : 1500 x 1500
Thickness : from 0,5mm up to 6,0mm
Colour : White
|
 |
재료의 기계적 특성이 향상되었습니다. 현재 시장에서 사용 가능한 최상의 크리프 릴렉스 속성이 필요한 경우 또는 EN1591(2014 버전) 계산을 성공적으로 수행해야 하는 경우, ePTFE 시트 재료 Teadit 30SH를 선택해야 합니다.
Teadit 30 SH는 식품 및 약품 규정 준수 및 우수한 기계적 특성의 탁월한 PTFE 시트 솔루션입니다.
Teadit 30SH는 TA Luft, 분출 안전, FDA, 1935/2004, USP Class VI, BAM과 같은 모든 관련 테스트 및 승인을 받았습니다.
|
Temperture ºC : Minimum: -268 ,
Maximum: +260
Pressure bar : From vaccuum to 200
pH : Minimum: 0 , Maximum: 14
Sheet Size (mm) : 1500 x 1500
Thickness : from 0,5mm up to 9,0mm
Colour : White
|
 |
TEADIT TF 1510은 속이 빈 유리 미세 구로 채워진 순수 PTFE 수지로 생산됩니다.
TEADIT TF 1510은 탄화수소, 산 및 부식제, 용제, 물, 증기, 과산화수소, 냉매 등 다양한 유체에 적합합니다. 우수한 기계적 강도와 높은 응력 유지 값을 가지고 있습니다. TEADIT TF 1510의 높은 압축성은 특히 유리, 세라믹, 플라스틱 등과 같이 응력에 민감하거나 깨지기 쉬운 플랜지 조인트에 사용하기에 적합합니다. TEADIT TF 1510의 우수한 가단성은 작은 손상 및 / 또는 불규칙성에 유리합니다. 밀봉 영역 (플랜지 표면) 불필요. TEADIT TF 1510은 설치가 빠르고 간단합니다. 사용한 개스킷은 잔류 물없이 쉽게 제거 할 수 있습니다.
|
Temperture ºC :
Continuous Service: -240
Maximum: +260
Pressure bar : Continuous Service: 55
Availability (in mm) : 1500 x 1500
Thickness : from 0,5mm up to 3.2mm
Colour : White
|
 |
유리 마이크로 스피어로 채워져 있으며 공격적인 화학 응용 분야에 적합합니다. 식품 및 제약 응용 분야 서비스에 대한 FDA 적합성을 충족합니다. TF1570은 깨지기 쉬운 플랜지, 유리 라이닝 장비 또는 더 높은 압축률이 필요한 기타 응용 분야에 선호되는 재료입니다
|
Temperture ºC :-268 to 260 ºC
Max Pressure : 55 bar (800 psig)
Pressure x Temperature - bar x ºC :
Thickness 1/16" , Thickness 1/8"
Sheet Size (mm) : 1500 x 1500
Availability : 0,5 mm up to 3,2 mm
Composition : PTFE with glass
microspheres Colour : Blue
|
 |
황산 바륨으로 채워져 있으며 강한 부식성 유체에 적합합니다. 식품 및 제약 응용 분야 서비스에 대한 FDA 적합성을 충족합니다. 1580은 대부분의 화학 제품에 대한 방대한 내성으로 인해 다양한 응용 분야에서 사용할 수 있습니다. 강한 부식제와 함께 강산과 호환되므로 Tealon 제품군 내에서 가장 다양한 재료가됩니다. 1580의 흰색을 사용하는이 재료는 오염이 허용되지 않는 공정에도 적합합니다. Tealon 1580은 산소 서비스를 위해 BAM에 의해 충족되고 승인되었습니다.
|
Temperture ºC :-268 to 260 ºC
Max Pressure : 83 bar (1200 psig)
Pressure x Temperature - bar x ºC :
12.000 , 8,600 Sheet Size (mm) : 1500 x 1500
Availability : 0,5 mm up to 3,2 mm
Composition : PTFE with barium
sulfate Colour : White
|
 |
실리카로 채워져 있으며 다양한 용도를 충족합니다. 일반 서비스, 강산 및 중간 가성 용액에 적합합니다. 식품 및 제약 응용 분야 서비스에 대한 FDA 적합성을 충족합니다. TF1590은 뛰어난 결과로 열간 압축 테스트를 쉽게 통과했습니다.
|
Temperture ºC :-268 to 260 ºC
Max Pressure :83 bar (1200 psig)
Pressure x Temperature - bar x ºC :
12.000, 8.600 Sheet Size (mm) : 1500 x 1500
Availability : 0,5 mm up to 3,2 mm
Composition : PTFE with silica
Colour : Fawn
|
▶ Frenzelit Products
|
PRODUCT No.
|
Feature
|
Material description
|
|
novaflon® 500
|
초고압 저항을 가진 순수 다방향 ePTFE
novaflon® 500은 100 % 순수 다 방향 확장 PTFE로 구성됩니다. 확장 프로세스는 여러 방향으로 배향 된 상호 연결된 PTFE 섬유를 생성한다. 이렇게 하면 온도의 응력을 받는 개스킷의 설정 동작이 매우 낮습니다.
최대 범용 내 화학성 , PTFE의 전형적인 냉류 없음 , 치수 안정성
|
novaflon® 500은 충전제를 사용하지 않기 때문에 거의 보편적 인 유체 저항성을 가지고 있습니다. 고유 한 소재 개념 덕분에 소재는 압축률이 매우 높아 플랜지 요철에 대한 우수한 적응성을 보장합니다. 따라서
novaflon® 500은 공정 산업의 파이프 시스템 및 반응기뿐만 아니라 제약, 식품 및 음료 산업의 표준 응용 분야에도 이상적입니다. |
|
novaflon® 300
|
강산 용 개질 PTFE
novaflon® 300은 구조화 된 PTFE로 구성되며 규산염으로 채워져 있습니다. 우수한 내 매체 성 덕분에 농축 된 산도 개스킷에 영향을주지 않습니다. 이 개스킷에는 강알칼리 (최대 85 ° C), 용제, 냉각제 등도 문제가되지 않습니다. 따라서 novaflon® 300은 공정 산업 (파이프, 강철 플랜지 등)의 모든 분야에서 가장 먼저 선택됩니다.
novaflon® 300 개스킷은 기계적으로 매우 안정적이므로 고압 및 고온 응용 분야에 완벽하게 적합합니다. 또한 생산 공정은 크리프 특성이 매우 낮아 우수한 장기 성능을 보장합니다.
|
|
|
novaflon® 200
|
강알칼리 용 개질 PTFE
novaflon® 200은 구조화 된 PTFE로 구성되며 황산 바륨으로 채워져 있습니다. 특수 제조 공정으로 인해이 고성능 PTFE 밀봉 재료는 고도로 최적화 된 크리프 거동을 가지며 따라서 버진
PTFE의 전형적인 저온 흐름 문제를 최소화합니다. novaflon® 200은 거의 모든 매체에 적합하지만 강알칼리를 포함한 많은 공격적인 매체에 대한 탁월한 내성으로 특히 인상적입니다.
novaflon® 200은 생리적으로 무해하며 색소가 포함되어 있지 않습니다. 따라서 식품 및 제약 산업에서 사용하기에 이상적입니다.
|
|
|
novaflon® 100
|
적응성이 뛰어난 개질 PTFE
novaflon® 100은 구조화 된 PTFE로 구성되며 속이 빈 유리 마이크로 스피어로 채워져 있습니다. 이 재료는 전체 pH 범위에 걸쳐 거의 모든 화학 물질에 보편적으로 내성이 있습니다.
novaflon® 100은 85 ° C 이상의 산에서 사용하기에 적합합니다. 최적의 필러 통합은 재료에 낮은 기본 다공성을 제공하고 이미 낮은 표면 압력에서도 매우 낮은 누설 률을 달성 할 수 있습니다. novaflon® 100은 높은 압축성을 나타내며 각 밀봉 표면에 완벽하게 적응합니다. 이를 통해
novaflon® 100은 밀봉 표면의 가벼운 손상을 쉽게 보상하고 낮은 표면 압력에서도 안정적인 밀봉을 제공 할 수 있습니다. 따라서 novaflon® 100은 파이프 및 장치의 GFRP 플랜지 및 에나멜 플랜지에 사용하기에 이상적입니다. novaflon® 100에서는 크리프 특성이 최적화되어 개스킷이 최소의 고온 크리프 거동을 나타냅니다. 결과적으로 이는 우수한 잔류 응력을 초래합니다.
|
|
▶ VALQUA Product
|
VALQUA No.
|
특 징
|
적 용
|
|
①PTFE의 단점 인 냉류 (크리프 현상)를 극복하기 위해 무기 충전재를 배합 한 특수 제조 공정으로 성형 한 개스킷입니다.
②내열성, 내 약품성, 냉류 방지 특성을 제공합니다
각종 약품 (고농도 열 황산, 열 질산 등)을 취급하는 라인에 최적입니다. ③수산화 나트륨, 불화 수소산, 중합 성 모노머 등 고농도 알칼리에 적합하지 않습니다.
④식품 위생법에 적합합니다.
식품 위생법 및 식품 첨가물 기준 준수
|
Temperature（℃）: -200〜200
Pressure（MPa）: 4.0
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산성, 약 알칼리성, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 유독, 산소, 극저온 액체, 부적절한 유체 수산화 나트륨, 불화 수소산, 중합 성 모노머와 같은 고농도 알칼리 응용 분야 파이프 플랜지, 밸브 보닛, 타워 및 탱크, 오븐, 압력 용기 및 공장의 열교환 기, 발전 소용 커버 플랜지, 노즐 및 기타 조인트, 정유 공장, 제철소, 선박 주성분
PTFE, 실리카 색조 베이지 |
|
|
①PTFE를 카본 필러와 혼합 한 후 Sheet로 가공
②동행 제품과 유사한 No.7020, No.7026 개스킷은 내열성, 내 약품성, 항티 콜성 등이 우수하여 각종 약품을 취급하는 라인에 최적입니다.
③식품 위생법을 준수합니다.
식품 위생법 및 식품 첨가물 기준 준수
|
Temperature（℃）: -200〜200
Pressure（MPa）: 4.0
물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유 일반 용제, 약산성, 약 알칼리성, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 유독, 극저온 액체, 부적절한 유체 고온, 농축 황산, 농축 질산 및 산소와 같은 산화 산, 중합 성 단량체 적용 파이프 플랜지, 밸브 보닛, 타워 및 탱크, 오븐, 압력 용기 및 열교환 기용 커버 플랜지, 노즐 및 기타 조인트, 전기 발전소, 정유, 제철소, 선박 주성분 PTFE, CarbonColor toneBlack
|
|
|
①No.7010-EX 개스킷은 내열성, 내 화학성, 비 점착성 등 PTFE의 우수한 특성을 유지하면서 크리핑 방지 특성을 개선 한 "New VALFLON ™"소재로 제작되었습니다.
②이로 인해 열 사이클에 대한 긴 사용 수명을 제공합니다. 개스킷의 수명 연장 기능
③중합 성 모노머에 부적합 기능
④4 식품 위생법을 준수합니다.
식품 위생법 및 식품 첨가물 기준 준수
|
Temperature（℃）: -50〜150
Pressure（MPa）: 1.0
물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소, 부적절한 유체 중합 성 모노머 적용 파이프 플랜지, 밸브 보닛, 타워 및 탱크, 오븐, 압력 용기 및 열교환 기용 플랜지, 노즐 및 기타 조인트, 공장, 발전소, 정유 공장, 철강 공장 및 선박을 덮습니다. 주성분 PTFE
컬러 톤 화이트
|
|
|
①버진 PTFE 시트를 펀칭하여 제작 한 개스킷입니다.
②냉동이 발생하기 쉽기 때문에 개스킷은 원칙적으로 홈 또는 텅 및 홈 플랜지에 설치해야합니다.
③식품 위생법에 적합합니다.
식품 위생법 및 식품 첨가물 기준 준수
|
Temperature（℃）: -50〜100
Pressure（MPa）: 1.0
물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소, 부적절한 유체 중합 성 모노머 적용 파이프 플랜지, 밸브 보닛, 타워 및 탱크, 오븐, 압력 용기 및 열교환 기용 플랜지, 노즐 및 기타 조인트, 공장, 발전소, 정유 공장, 철강 공장 및 선박을 덮습니다. 주성분 PTFE
컬러 톤 화이트
|
|
|
특수 제작 된 메시 구조를 가지고 있으며 PTFE의 내 화학성 및 내열성의 우수한 특성을 활용합니다.
|
Temperature（℃）: -240〜260
Pressure（MPa）: 2.0
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 극저온 액체, 부적절한 유체 중합 성 모노머, 인화성 가스, 유독 주성분 PTFE 색조 백색
|
|
|
①이 시트는 특수 제작 된 메쉬 구조로 PTFE의 우수한 내 화학성 및 내열성을 활용합니다.
②27G61, 특정 평면 형상으로 가공 됨 |
Temperature（℃）: -240〜260
Pressure（MPa）: 2.0
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 극저온 액체, 부적절한 유체 중합 성 모노머, 인화성 가스, 유독 주성분 PTFE 색조 백색
|
|
|
①이 시트는 특수 제작 된 메쉬 구조로 PTFE의 내 화학성 및 내열성이 우수한 특성을 활용합니다.
②이 시트는 식품 위생법에 적합합니다.
식품 위생법 및 식품 첨가물 기준 준수
|
Temperature（℃）: -240〜260
Pressure（MPa）: 2.0
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 극저온 액체, 부적절한 유체 중합 성 모노머, 인화성 가스, 유독 주성분 PTFE 색조 백색
|
|
|
①이 시트는 PTFE의 우수한 내 화학성 및 내열성을 살린 특수 제작 된 메쉬 구조입니다.
②7G61S, 특정 평면 형상으로 가공
③이 제품은 식품 위생법에 적합합니다.
식품 위생법 및 식품 첨가물 기준 준수
|
Temperature（℃）: -240〜260
Pressure（MPa）: 2.0
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 극저온 액체, 부적절한 유체 중합 성 모노머, 인화성 가스, 유독 주성분 PTFE 색조 백색
|
|
|
①Cord Seal은 PTFE의 우수한 내 화학성 및 내열성을 유지하면서 유연하고 인성이 풍부하도록 수정 된 마시멜로우 모양의 프리 사이즈 실링재입니다.
②타원형 단면과 접착제를 사용하여 작업 성을 향상시킨 스트링 모양의 제품입니다.
|
Temperature（℃）: -240〜260
Pressure（MPa）Gas : 2.0
Pressure（MPa）Liquid : 5.0
▼ 플랜지 표면이 거칠거나 변형률이 증가하거나 조임력이 부족한 대구경 장 비용 개스킷. ▼ FRP, 유리 라이닝, 수지 라이닝, 고무 라이닝, 세라믹 또는 불 침투성 흑연을 채택한 타워, 탱크, 오븐, 열교환 기 및 압력 용기 용 개스킷. ▼ 덕트 플랜지 및 파이프 플랜 지용 개스킷. ▼ 밸브 용 글 랜드 패킹
|
|
|
①Cord Seal은 PTFE의 우수한 내 약품성 및 내열성을 유지하면서 유연하고 인성이 풍부하도록 개량 된 마시멜로 형 프리 사이즈 실링재입니다.
② 평면 단면의 벨트 형 제품 (두께 1 ~ 3mm) [테이프 유형] 및 접착제.
|
Temperature（℃）: -240〜260
Pressure（MPa）Gas : 2.0
Pressure（MPa）Liquid : 5.0
▼ 플랜지 표면이 거칠거나 변형률이 증가하거나 조임력이 부족한 대구경 장 비용 개스킷. ▼ FRP, 유리 라이닝, 수지 라이닝, 고무 라이닝, 세라믹 또는 불 침투성 흑연을 채택한 타워, 탱크, 오븐, 열교환 기 및 압력 용기 용 개스킷. ▼ 덕트 플랜지 및 파이프 플랜 지용 개스킷. ▼ 밸브 용 글 랜드 패킹
|
|
|
①Cord Seal은 PTFE의 우수한 내 약품성 및 내열성을 유지하면서 유연하고 인성이 풍부하도록 개량 된 마시멜로 형 프리 사이즈 실링재입니다.
② 단면이 둥근 로프 형 제품 [로프 형]은 접착제없이 식품 위생법에 적합합니다.
식품 위생법 및 식품 및 첨가물 기준을 준수합니다.
|
Temperature（℃）: -240〜260
▼ 플랜지 표면이 거칠거나 변형률이 증가하거나 조임력이 부족한 대구경 장 비용 개스킷. ▼ FRP, 유리 라이닝, 수지 라이닝, 고무 라이닝, 세라믹 또는 불 침투성 흑연을 채택한 타워, 탱크, 오븐, 열교환 기 및 압력 용기 용 개스킷. ▼ 덕트 플랜지 및 파이프 플랜 지용 개스킷. ▼ 밸브 용 글 랜드 패킹
|
|
|
①심재에 압축 섬유 시트를 사용하는 범용 봉투 개스킷
②압축 비석면 시트 등 탄성 심재에 V 자형 단면의 PTFE 코팅
③ 특징 3 일반 사용 타입
|
Temperature（℃）: -100〜150
Pressure（MPa）: 1.5
물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
|
①압축 비석면 시트와 같은 탄성 심재, 단면 U 자형 PTFE 코팅
②No.N7031 시리즈에는 랩 조인트가 하나 인 PTFE 외부 커버가 있습니다.
③대구경 용
|
Temperature（℃）: -100〜150
Pressure（MPa）: 1.5
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
|
①압축 비석면 시트와 같은 탄성 심재, 코형 단면의 PTFE 코팅
②좁은 개스킷 폭과 액체 축적 제거에 효과적입니다.
|
Temperature（℃）: -100〜150
Pressure（MPa）: 1.5
물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
|
①고온 및 고압 용 Envelope Gasket을 사용하여 PTFE Jacket의 흐름을 방지하며, Non-Asbestos Felt Sheet를 Compressed Non-Asbestos Fiber Sheet의 양면에 부착하여 Core를 형성합니다.
②일반적으로 사용되는 유형
|
Temperature（℃）: -100〜200
Pressure（MPa）: 2.5
물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
|
①고온 및 고압 용 Envelope Gasket을 사용하여 PTFE Jacket의 흐름을 방지하며, Non-Asbestos Felt Sheet를 Compressed Non-Asbestos Fiber Sheet의 양면에 부착하여 Core를 형성합니다.
②No.N7031 시리즈에는 랩 조인트가 하나 인 PTFE 외부 커버가 있습니다.
③대구경 용
|
Temperature（℃）: -100〜200
Pressure（MPa）: 2.0
물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
|
①고온 및 고압 용 Envelope Gasket을 사용하여 PTFE Jacket의 흐름을 방지하며, Non-Asbestos Felt Sheet를 Compressed Non-Asbestos Fiber Sheet의 양면에 부착하여 Core를 형성합니다.
②개스킷 폭이 작은 경우에 적합하고 액체 축적을 제거하는 데 효과적입니다.
|
Temperature（℃）: -100〜200
Pressure（MPa）: 2.0
물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
|
①심판을 형성하기 위해 얇은 스테인리스 강판을 결합한 VALQUAFOIL (팽창 흑연) Sheet의 양면에 Non-Asbestos Felt Sheet를 부착하여 훨씬 더 높은 온도 조건에서 사용할 수있는 봉투 개스킷.
②일반적으로 사용되는 유형
|
Temperature（℃）: -100〜260
Pressure（MPa）: 3.0
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
|
①심판을 형성하기 위해 얇은 스테인리스 강판을 결합한 VALQUAFOIL (팽창 흑연) Sheet의 양면에 Non-Asbestos Felt Sheet를 부착하여 훨씬 더 높은 온도 조건에서 사용할 수있는 봉투 개스킷.
②No.N7031 시리즈에는 랩 조인트가 하나 인 PTFE 외부 커버가 있습니다.
③대구경 용
|
Temperature（℃）: -100〜260
Pressure（MPa）: 3.0
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
|
①심판을 형성하기 위해 얇은 스테인리스 강판을 결합한 VALQUAFOIL (팽창 흑연) Sheet의 양면에 Non-Asbestos Felt Sheet를 부착하여 훨씬 더 높은 온도 조건에서 사용할 수있는 봉투 개스킷.
②개스킷 폭이 작은 경우에 적합하고 액체 축적을 제거하는 데 효과적입니다.
|
Temperature（℃）: -100〜260
Pressure（MPa）: 3.0
적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 독성, 산소,
|
|
 |
TH 4025 : PTFE Cushion Gasket
 |
Pressure 20kgf/cm² Max
Temperature 150°C Max
탄력있는 압축비석면판을 쿠션재로 이용하여 PTFE로 피복한 가스켓 이다.
|
|
 |
||
|
 |
||
 |
TH4026 :
PTFE or Material Filled PTFE
|
Density 2.2 ~ 2.3 g/cm³
Temp. (°C) -200 ~ 200
PH 0~14
밸브,기계구조물, 정밀기계장치 등에 주로 사용되며 기계가공성이 우수하여 아주 정밀한 제품도 가공이 가능함
|
 |
TH4027 : PTFE Soild Gasket
불소수지 솔리드 가스켓
|
Pressure 10kgf/cm² Max
Temperature 100°C Max
불화에틸렌수지로 성형한 PTFE SHEET를 소정의 평면상으로 가공한 가스켓이다. 내부 충진제로 Carbon과 Glass 등을 사용하면 사용범위를 한층 더 넓힐 수 있다.
|
 |
TH4028 PTFE Serration Gasket
불소수지 톱니형 가스켓
|
Pressure 20kgf/cm² Max
Temperature 150°C Max
일반 PTFE GASKET의 문제점인 Creep문제를 개선하기 위해 가스켓 마찰면에 Serration을 추가하여 만든 제품임.
|
 |
TH4029 SOFT PTFE
|
Maximum Service Pressure 40Kg/cm²
Maximum Service Temp. -196˚C ~ 260˚C
높은 신축성으로 표면이 고르지 않은 플랜지에 적용 가능
|
 |
TH4029 GLASS FILLED PTFE
|
Pressure range 0 ~120psi
Temperature range
-200˚C ~ 260˚C
15~25% 유리섬유로 보강된 개스킷으로 Cold-Flow현상 개선.
|
 |
TH4030 PTFE joint sealant
PTFE 조인트 실란트
|
불화에틸렌수지 제품으로 부식이 매우 심한 조건에서 안전하며 간편하고 경제적으로 밀봉 역할을 할 수 있는 만능 가스켓.
|
 |

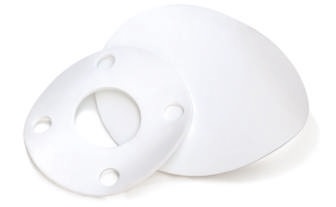

JIC 8305 Solid Gasket
4불화 에틸렌수지로 성형한 PTFE Sheet를 평면상으로 가공한 가스켓이다. Cold-Flow (클립현상)이 발생되기 쉬우므로, 적용시 유의하여야 한다.
|
Maximum Service Temp. 100℃
Maximum Service Pressure 10kgf/cm2
|
|

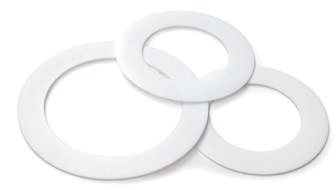

JIC 8305G Reinforced Gasket
4불화 에틸렌수지에 무기질 충진제 등을 사용하여 사용범위를 한층 더 넓힌보강형 제품으로, PTFE의 약점인 Cold-Flow (클립현상)을 개선하였으며,내열, 내약품성을 가지고 있어 각종 화학약품 라인의 가스켓으로 적합하다.
|
Maximum Service Temp. 200℃
Maximum Service Pressure 40kgf/cm2
|
|
 |
JIC 8310 Enveloped Gasket
|
Maximum Service Temp. 150℃
Maximum Service Pressure 20kgf/cm2
탄력있는 Cushion재 (압축비석면판, 고무판 등)를 PTFE박판으로 피복한 가스켓으로 화학적 안정성이 뛰어나다.
|
 |
JIC 8313 Jacketed Gasket
|
Maximum Service Temp. 150°C
Maximum Service Pressure 20kgf/cm2
탄력있는 Cushion재( 압축비석면판, 고무판 등)를 PTFE박판으로 피복하고 Out Dia. 쪽을 봉합한 가스켓이다. 외부로부터 유체가 침투하더라도 중심재 오염을 방지할 수있는 특징이 있다.
|
 |
JIC 8312
Expanded Sheet Gasket
|
Maximum Service Temp. 260°C
Maximum Service Pressure 20kgf/cm2
내약품성이 현저히 우수한 4불화 에틸렌수지를 팽창성형한 특수 PTFE Sheet를 소정의 평면상으로가공한 가스켓. 가공성이 뛰어나 어떠한 형태든지 직접 가공하여 적용개소에 설치가능하며 화학약품울 취급하는 라인 및 비오염성 라인 등에 적용 가능
|
|
|
JIC 6066
Expanded Joint Sealant Gasket
PTFE를 원료로 하여 화학성이 강한 곳에 사용되며, 강하고 질긴 성질을 가진 반면에 부드러운 성질을 가져 불균일한 표면이나 힘을 많이 가할 수 없는 곳에 끈을 연결하는 것과 같이 쉽게 사용이 가능.
|
Maximum Service Temp. 260°C
Maximum Service Pressure 20kgf/cm2
PTFE Joint Sealant 장착방법
1. 장착부위면을 깨끗이 한다.
2. 길이를 측정한 다음 절단한다.
3. 접착테이프 보호지를 떼어낸다.
4. 장착부위 중앙에 천천히 부착.
5. 최종마무리는 그림과 같이 서로 교차하여 처리한다
|
주문 및 문의 ▼▼▼ 김치완
010-5483-8171, 055-382-8171, F : 055-382-8172, kcw4082@daum.net
문의주시면 성심껏 답변 드리겠습니다.
